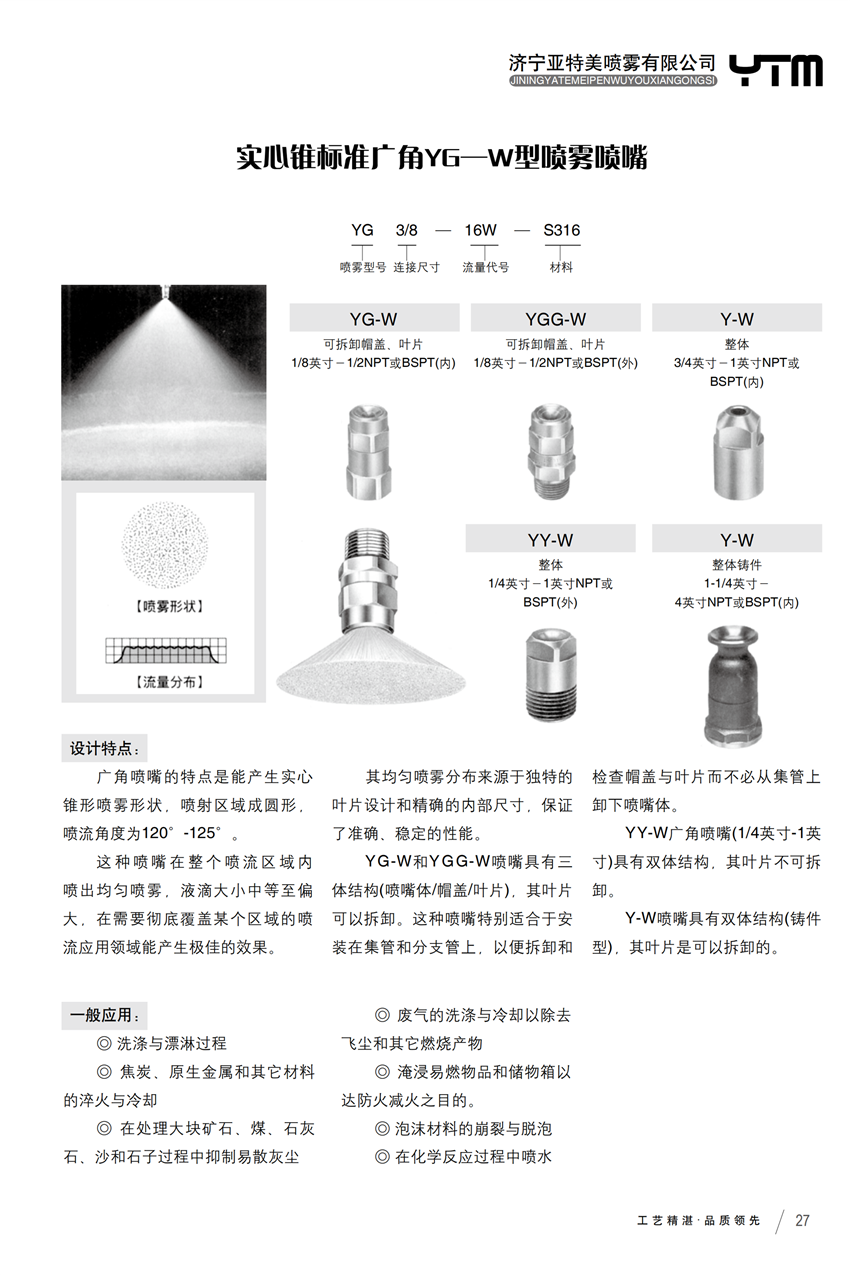

实心锥标准广角YG-W型喷雾喷嘴

喷雾型号YG   连接尺寸3/8    流量代号16W   材料S316

YG-W可拆卸帽盖与叶片，1/8英寸－1/2英寸NPT或BSPT内螺纹

YGG-W可拆卸帽盖与叶片，1/8英寸－1/2英寸NPT或BSPT 外螺纹

H-W整体 3/4英寸－1英寸NPT或BSPT 内螺纹

HH-W整体 1/4英寸－1英寸NPT或BSPT 外螺纹

设计特点:

广角喷嘴的特点是能产生实心锥形喷雾形状,喷射区域成圆形喷流角度为120°-125°这种喷嘴在整个喷流区域内喷出均匀喷雾,液滴大小中等至偏大,在需要彻底覆盖某个区域的喷流应用领域能产生极佳的效果。

其均匀喷雾分布来源于独特的叶片设计和精确的内部尺寸,保证了准确、稳定的性能。

YGW和YGG-W喷嘴具有三体结构(喷嘴体/帽盖叶片),其叶片可以拆卸。这种喷嘴特别适合于安装在集管和分支管上,以便拆卸和

检查帽盖与叶片而不必从集管上卸下喷嘴体。

HH-W广角喷嘴(1/4英寸-1英寸)具有双体结构,其叶片不可拆卸。H-W喷嘴具有双体结构(铸件型),其叶片是可以拆卸的。

一般应用:

◎洗涤与漂淋过程

◎焦炭、原生金属和其它材料的淬火与冷却

◎在处理大块矿石、煤、石灰石、沙和石子过程中抑制易散灰尘

◎废气的洗涤与冷却以除去飞尘和其它燃烧产物

◎淹浸易燃物品和储物箱以达防火减火之目的。

◎泡沫材料的崩裂与脱泡

◎在化学反应过程中喷水

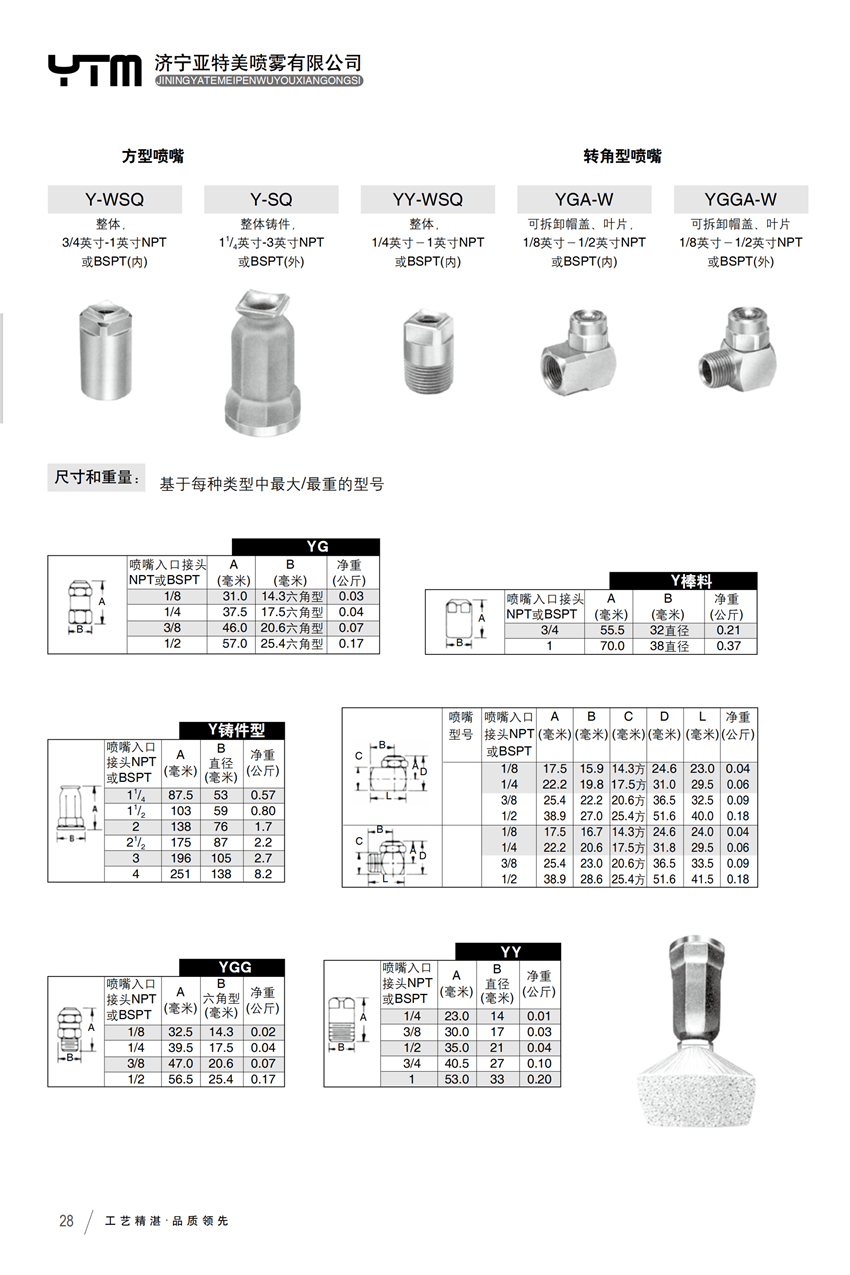

方型喷嘴

H-WSQ整体3/4英寸－1英寸NPT或BSPT内螺纹

H-SQ整体1?英寸－3英寸NPT或BSPT外螺纹

HH-WSQ整体1/4英寸－1英寸NPT或BSPT内螺纹

转角型喷嘴

YGA-W可拆卸帽盖与叶片，1/8英寸－1/2英寸NPT或BSPT内螺纹

YGGA-W可拆卸帽盖与叶片，1/8英寸－1/2英寸NPT或BSPT 外螺纹

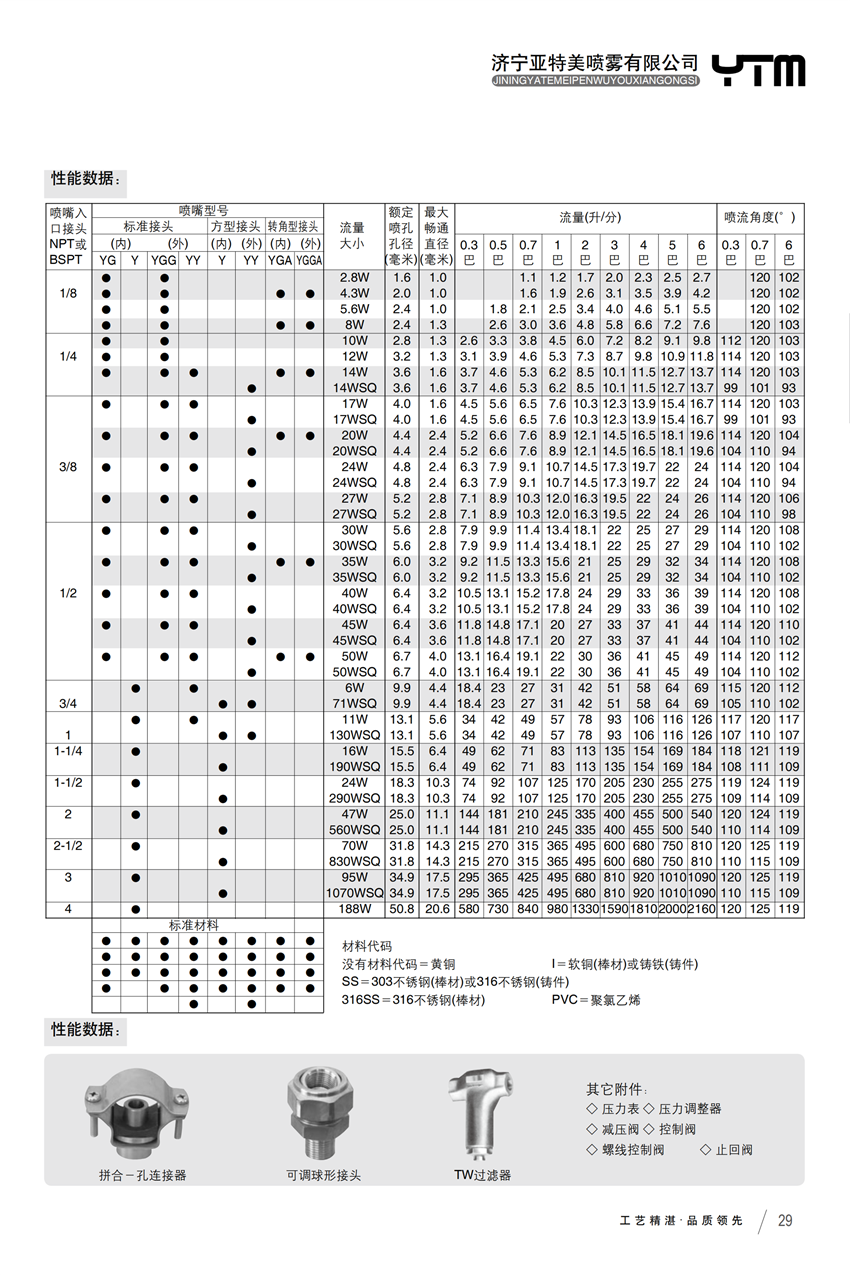

尺寸和重量，性能数据参见B10

配件：拼合孔连接器、可调球形接头、、TW过滤器

压力表，压力调整器，减压阀，控制阀，螺线控制阀，止回阀
